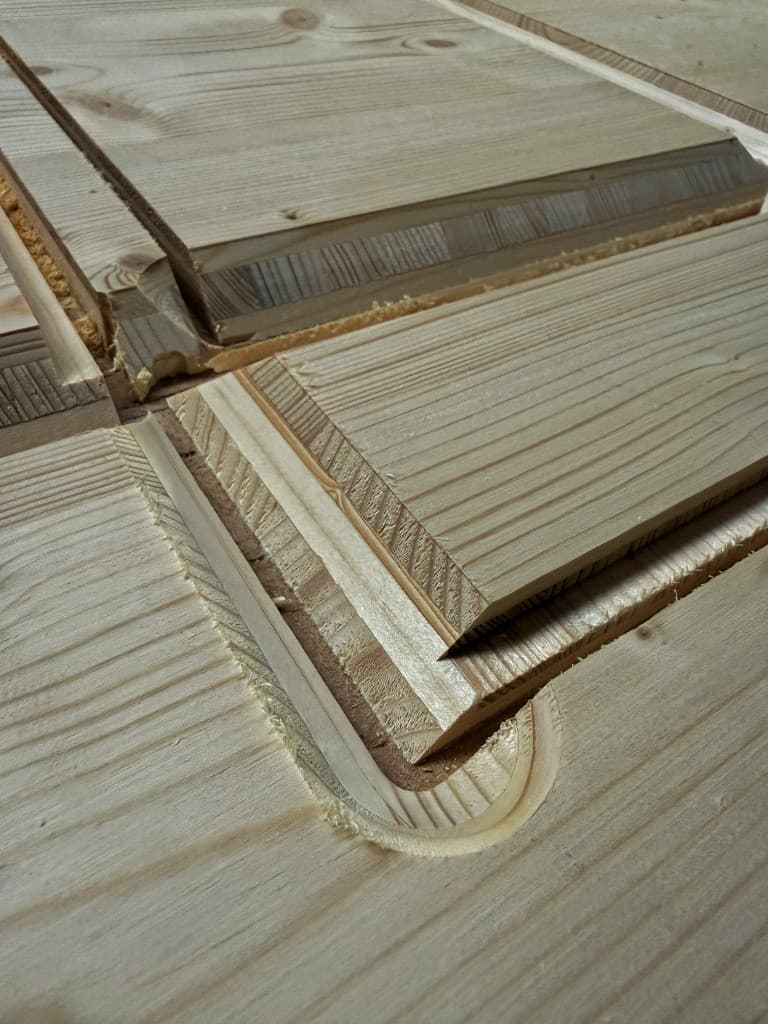

Usinage CNC de Panneau 3 Plis (Tripli) : Coupes d'Onglet à 45° et Assemblages Invisibles

Le panneau bois 3 plis (communément appelé Tripli ou lamellé-collé 3 couches) est très prisé en agencement contemporain, aménagement de chalets et mobilier haut de gamme. Composé de trois plis de bois massif croisés et collés sous presse, il allie l'authenticité et le veinage du bois véritable à une excellente stabilité dimensionnelle, éliminant les risques de voilage et de fente propres au massif traditionnel.

Dans la fabrication de caissons, banques d'accueil, tables et meubles épurés, l'assemblage par coupe d'onglet à 45° est la solution de référence pour dissimuler les chants et donner au meuble un aspect de bloc massif monolithique.

Pourquoi usiner les onglets à 45° directement sur commande numérique ?

En menuiserie traditionnelle, réaliser des coupes d'onglet à 45° sur de grands panneaux à la scie à format présente plusieurs difficultés :

• Manutention lourde : Manipuler des panneaux de 2 à 3 mètres inclinés contre un guide de scie nécessite souvent deux opérateurs et augmente le risque de rayures ou d'imprécisions.
• Risque d'éclats : L'épicéa et les résineux ont des fibres tendres qui s'arrachent facilement lors du passage de lame sur les arêtes extérieures.
• Dérives angulaires : Maintenir un angle rigoureusement constant sur une grande longueur reste complexe lors d'un passage manuel.

À l'atelier Alcyde, nous usinons ces coupes d'onglet directement sur notre fraiseuse CNC 3 axes sur table à dépression, en une seule et même opération de nesting.

Les avantages techniques de la coupe d'onglet CNC

1. Précision angulaire constante : L'angle est généré par le profil géométrique de notre fraise conique carbure à 45°. Aucun réglage mécanique approximatif : l'angle reste parfait du début à la fin de la passe.
2. Continuité du fil du bois (effet cascade / waterfall) : En usinant les pièces adjacentes côte à côte dans le même panneau, le dessin naturel des veines du bois se prolonge sans coupure d'une face à l'autre du caisson.
3. Zéro reprise machine : Les pièces sortent de la CNC entièrement détourées, biseautées et percées. Elles sont prêtes pour l'assemblage immédiat en atelier ou sur chantier, sans aucun passage intermédiaire à la toupie ou à la scie.
4. Arêtes franches : L'évacuation des copeaux vers le haut et le maintien par le vide évitent tout arrachement de matière sur les faces visibles.

Domaines d'application

• Mobilier d'agencement sur-mesure : Caissons ouverts, bibliothèques, meubles TV, têtes de lit et consoles monolithiques en épicéa ou mélèze 3 plis.
• Espaces commerciaux et tertiaires : Banques d'accueil, comptoirs de vente, présentoirs retail et habillages d'îlots.
• Architecture d'intérieur : Habillages de poteaux, retombées de poutres et encadrements à joints invisibles sans bois de bout apparent.

Capacités techniques et fichiers acceptés

• Essences usinables : Épicéa 3 plis, mélèze, douglas, pin sylvestre, chêne 3 plis.
• Épaisseurs standards : 19 mm, 22 mm, 27 mm, 32 mm et 40 mm.
• Opérations complémentaires : Perçages d'assemblage (Système 32, Lamello Cabineo / Clamex P, tourillons), rainurages de fonds de meuble et réservations de rubans LED.
• Fichiers acceptés : Fichiers vectoriels ou modèles 3D à l'échelle 1:1 aux formats DXF, DWG, STEP ou PDF coté.

Questions fréquentes

Comment s'effectue le collage d'un assemblage à 45° issu de la CNC ?
Les pièces étant usinées avec une parfaite planéité, la méthode la plus rapide et la plus efficace consiste à aligner les parements extérieurs avec un ruban adhésif armé puissant, à appliquer la colle à bois (D3 ou D4) dans le biseau, puis à rabattre l'angle. Le ruban maintient la pression le temps de prise.

Peut-on intégrer des ferrures démontables sur des chants à 45° ?
Oui. Nous pouvons intégrer des usinages complémentaires pour ferrures démontables spécifiques à onglet (comme les fixations Lamello Clamex P-14/10 Medius ou tourillons biaises), ce qui permet de livrer les ensembles à plat pour un montage aisé sur site.

Fournissez-vous les panneaux 3 plis ?
Nous pouvons nous charger de l'approvisionnement des panneaux 3 plis de qualité ébénisterie (faces poncées choix A/B ou B/C) auprès de nos partenaires négoce bois, ou travailler directement sur vos panneaux fournis.

Quels sont les délais d'usinage pour des caissons 3 plis ?
Pour un lot de caissons ou un agencement complet, le délai d'usinage habituel est de 3 à 5 jours ouvrés à compter de la validation des plans de calepinage et de la réception matière.
