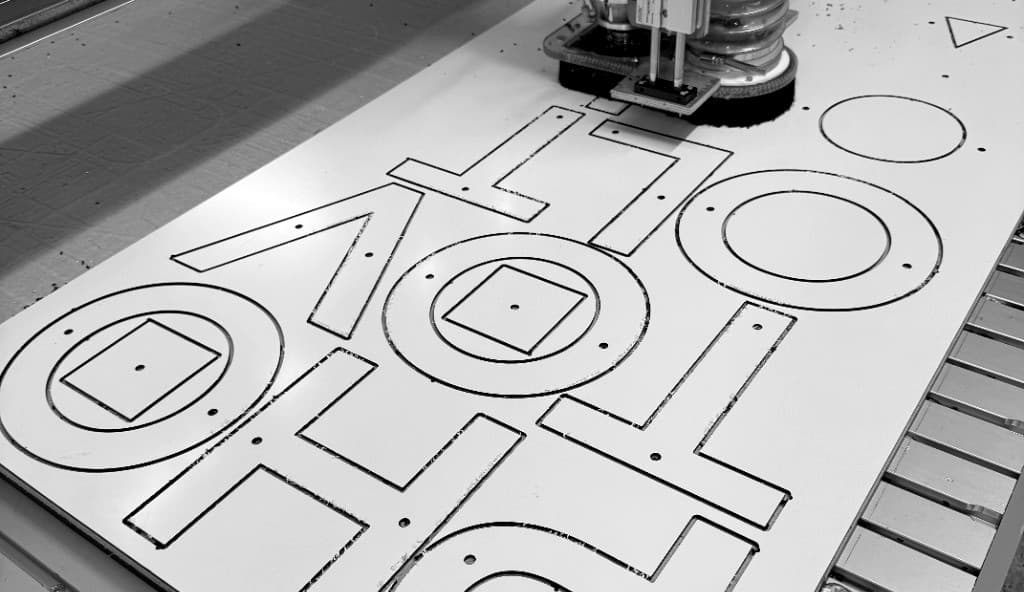

Découpe et Usinage CNC de Dibond : Précision, Finition et Sur-Mesure

Le panneau composite aluminium, couramment désigné sous la marque Dibond (ou Alupanel, Reynobond), est l'un des matériaux les plus utilisés en signalétique, agencement et habillage technique. Composé de deux fines tôles d'aluminium thermoliées autour d'un noyau central en polyéthylène noir, il associe une grande légèreté à une planéité et une rigidité exceptionnelles.

Pour obtenir des chants nets sans déformer la tôle ni marquer la laque, le fraisage CNC sur table à dépression constitue la méthode de découpe la plus rigoureuse et la plus répétable.

Pourquoi usiner le Dibond à la commande numérique ?

La découpe manuelle ou à la scie circulaire montre rapidement ses limites sur les formes complexes ou les pièces d'aspect : risques de rayures sur la face laquée, bavures d'aluminium sur l'arête et imprécision sur les petits détails.

L'usinage sur fraiseuse CNC 3 axes apporte plusieurs garanties concrètes :

1. Arêtes nettes et ébavurées : L'utilisation de fraises carbure à une dent (dites hélicoïdales 1 dent alu) évite la surchauffe du polyéthylène et assure un tranchant franc sur les deux parements en aluminium, sans éclat ni bavure.
2. Maintien par le vide : Les panneaux sont plaqués sur une table aspirante haute puissance, ce qui empêche tout flottement de la tôle pendant la coupe, même sur des pièces étroites ou des découpes de lettrage imbriquées.
3. Respect des cotes : Répétabilité dimensionnelle au dixième de millimètre, indispensable pour des ensembles destinés à être assemblés, vissés ou rivetés sur ossature.

Les opérations réalisables à l'atelier

Au-delà de la simple découpe droite, notre centre d'usinage prend en charge l'ensemble des opérations requises par les enseignistes et les agenceurs :

• Détourage et formes libres : Découpe de lettrages d'enseignes, logos vectoriels, motifs ajourés et panneaux aux formes sur-mesure.
• Perçages et fraisages : Trous de fixation lisses ou fraisés pour têtes de vis noyées, taraudages et découpes de passages de câbles.
• Rainurage en V pour pliage (pliage cassette) : Fraisage de la face arrière à 90° ou 135° laissant subsister le noyau polyéthylène résiduel (environ 0,8 mm) et la tôle d'aluminium extérieure. Ce procédé permet de plier le panneau manuellement et d'obtenir un bord net sans rupture de la laque, idéal pour concevoir des caissons lumineux, des totems ou des habillages de poteaux.

Domaines d'application

• Enseignes & Signalétique : Plaques professionnelles, panneaux de façade, lettres découpées en relief, fléchage intérieur et extérieur durable.
• Agencement commercial & Événementiel : Décors de stands, panneaux d'exposition légers et rigides, façades de banques d'accueil ou de meubles d'accueil.
• Industrie & Bâtiment : Plaques de protection, carters de machines, fonds de baies techniques, sous-faces de préaux et panneaux de bardage ventilé.

Capacités techniques et fichiers acceptés

• Épaisseurs usinables : 2 mm, 3 mm, 4 mm et 6 mm (épaisseurs d'aluminium 0,2 mm ou 0,3 mm).
• Finitions de surface : Blanc mat/brillant, noir, couleurs RAL, aluminium brossé, effet miroir ou finitions brutes pour laquage ultérieur.
• Fichiers acceptés : Fichiers vectoriels à l'échelle 1:1 aux formats DXF, DWG, AI (Illustrator vectorisé), PDF vectoriel ou STEP.

Questions fréquentes

Quelles sont les tolérances de découpe sur le Dibond ?
Sur notre fraiseuse CNC sur table aspirante, les tolérances courantes sont de l'ordre de plus ou moins 0,1 à 0,2 mm, ce qui garantit un ajustement parfait pour le montage sur châssis ou la pose d'inserts.

Quelle est la différence entre découpe laser et fraisage CNC sur le Dibond ?
La découpe laser classique a tendance à brûler le noyau en polyéthylène, provoquant des dégagements de fumées toxiques et une arête noircie et rétractée. Le fraisage mécanique CNC découpe l'aluminium et le plastique à froid par coupe nette de copeaux, laissant une tranche parfaitement saine et plane.

Proposez-vous la fourniture de la matière ?
Oui. Nous pouvons approvisionner les panneaux composites selon vos références de couleur et d'épaisseur, ou travailler directement sur vos plaques fournies.

Quel est le délai habituel pour une série de pièces en Dibond ?
Les pièces unitaires ou petits prototypes sont généralement usinés sous 48 à 72 heures après validation des fichiers de découpe. Pour les séries plus importantes, le calendrier est calé dès la validation du devis.
