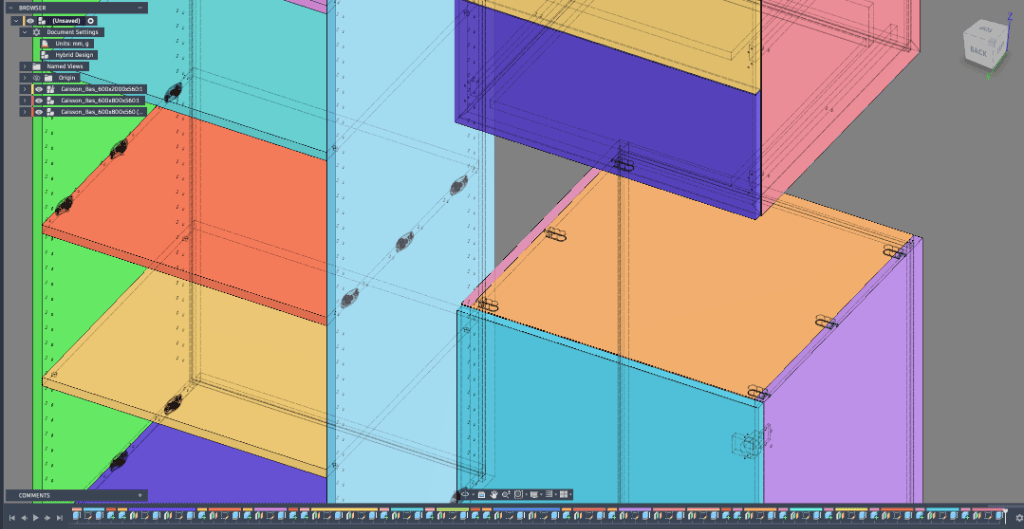

Du Modèle 3D à l'Atelier CNC : Notre Moteur de Caissons Développé sur Fusion 360

En agencement intérieur et en menuiserie d'agencement, la modélisation des meubles représente souvent une charge chronophage. Dessiner chaque panneau, positionner manuellement les rangées de perçages de 32 mm, déduire l'épaisseur des chants et ajuster les usinages des ferrures d'assemblage crée des risques d'erreurs récurrents entre le bureau d'études et la commande numérique.

Pour répondre aux demandes de sous-traitance de nos clients menuisiers, architectes et agenceurs avec une réactivité optimale, nous avons développé en interne notre propre outil paramétrique sous Autodesk Fusion 360. Cet outil génère en quelques secondes des caissons complets prêts pour l'usinage CNC, avec toutes leurs liaisons mécaniques déjà positionnées.

1. La Logique Métier au Cœur de la Modélisation

Plutôt que d'utiliser des bibliothèques de blocs 3D figés ou des logiciels propriétaires fermés, nous avons programmé un moteur paramétrique adapté aux contraintes réelles de notre atelier d'usinage.

À partir d'un ensemble de paramètres clés — hauteur, largeur, profondeur, épaisseur exacte du panneau (18 mm, 19 mm, contreplaqué calibré ou Valchromat) —, la structure du caisson se reconstruit automatiquement :

• Gestion des recouvrements : Choix direct entre montants traversants, dessus/dessous prioritaires ou coupes d'onglet à 45°.
• Fonds de meuble : Intégration paramétrique de rainures (en retrait avec fond encastré) ou de feuillures pour fond vissé, avec gestion automatique des jeux de montage.
• Ligne de perçage Système 32 : Calcul et répartition automatique des trous de taquets pour étagères réglables et entraxes normalisés (entraxe 32 mm standard compatible ferrures Blum, Hettich ou Grass) pour coulisses de tiroirs et embases de charnières.

2. Intégration Directe des Solutions d'Assemblage

Le véritable gain de ce développement réside dans la modélisation exacte des usinages nécessaires aux différentes quincailleries du marché :

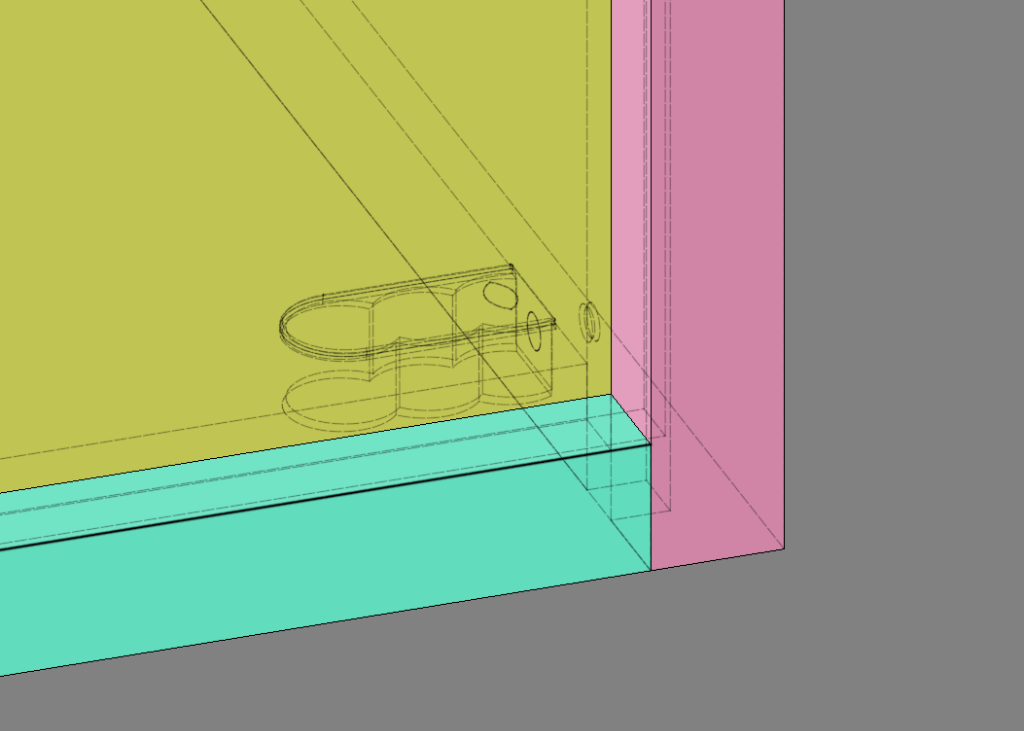

2.1 Liaisons Cabineo (Lamello)

Le boîtier monobloc Cabineo développé par Lamello est particulièrement adapté à l'usinage à plat (calepinage Nesting). Le plugin place automatiquement les poches de surfaçage et les perçages de centrage directement sur la face du panneau. L'usinage est réalisé en une seule passe sans nécessiter de perçage en bout de chant sur une machine 5 axes ou une perceuse point-à-point, réduisant drastiquement le coût de fabrication.

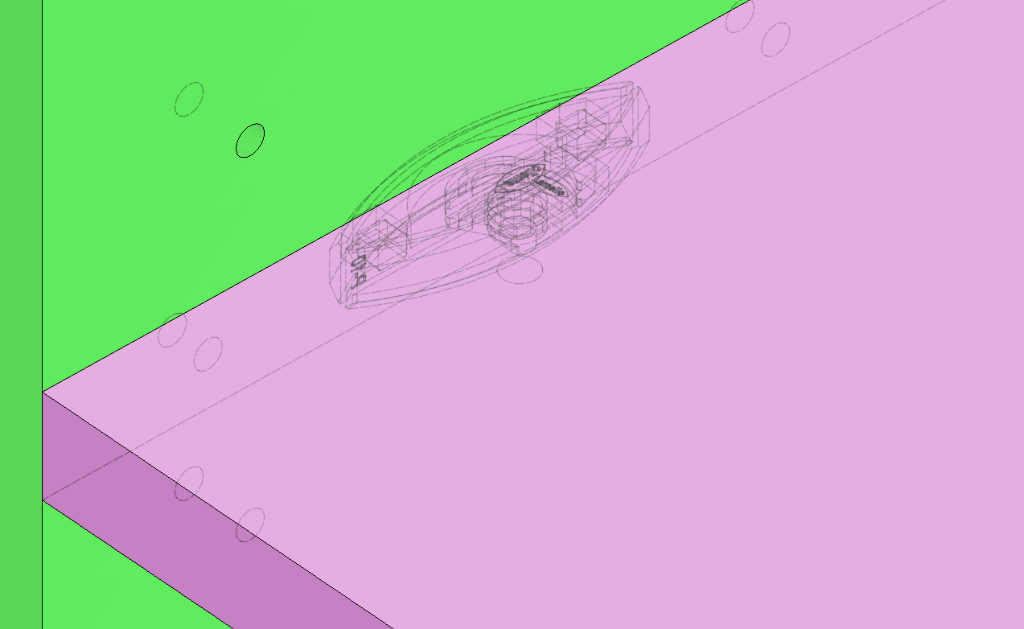

2.2 Liaisons Clamex P-System

Pour les assemblages démontables haut de gamme et les caissons visibles, le plugin intègre la géométrie des fraisages en T pour connecteurs démontables Clamex P-System de Lamello (notamment Clamex P-14 et Clamex P-10). Les trajectoires de fraiseuse sont pré-calibrées pour recevoir la ferrure sans jeu et garantir un verrouillage invisible par quart de tour.

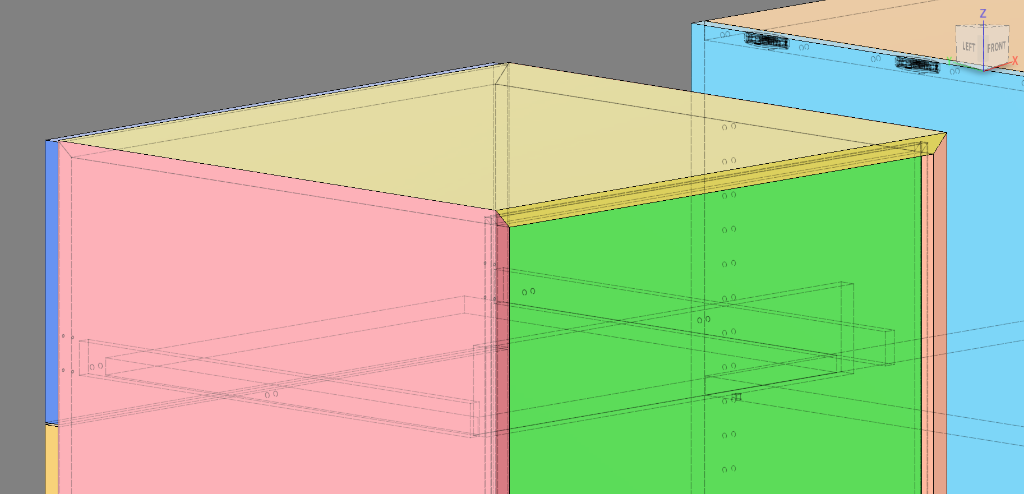

2.3 Assemblages à Coupe d'Onglet à 45°

Pour les meubles laqués ou les réalisations où les chants de panneaux ne doivent pas être visibles, le moteur gère les liaisons d'onglet à 45°. Les usinages d'assemblage (rainurages de languette ou poches Clamex spécifiques pour onglet) sont alignés avec une précision mathématique.

3. Zéro Ressaisie : De la 3D au Calepinage Nesting

Dans un flux de fabrication traditionnel, le passage de la CAO (dessin) à la FAO (fraisage) demande d'exporter des DXF, de réattribuer les calques, de définir manuellement les profondeurs d'outils et de redessiner les poches de ferrures.

Avec notre passerelle interne développée pour notre service d'usinage CNC à Toulouse :

1. Validation 3D immédiate : Le caisson est validé à l'écran sous toutes ses coutures, garantissant que chaque ferrure tombe en face de son perçage récepteur.
2. Nesting Automatique : Les composants du meuble sont directement basculés dans notre algorithme d'imbrication pour découpe sur notre centre d'usinage CNC grand format.
3. Étiquetage & Repérage : Chaque pièce usinée sort de table étiquetée avec son repère de caisson, son orientation et l'emplacement de ses ferrures.

4. Ce que Cela Change pour Vos Chantiers

Pour les professionnels et menuisiers qui nous confient la fabrication de leurs caissons dans le cadre de notre service de sous-traitance menuiserie et agencement :

• Délais d'étude réduits : Vos nomenclatures ou croquis cotés sont traduits en fichiers machines sous 24 à 48 heures ouvrées.
• Tolérance garantie : L'usinage CNC respecte les cotes au dixième de millimètre (+/- 0,1 mm), garantissant un équerrage parfait et un montage à blanc immédiat sur chantier.
• Fabrication en Flat-Pack : Vous recevez vos meubles à plat, usinés, repérés et prêts à assembler, ce qui libère de l'espace dans votre atelier et simplifie le transport.

Conclusion

Le développement d'outils logiciels sur-mesure au sein de notre atelier ALCYDE n'a qu'un seul objectif : mettre la précision numérique au service du travail du bois et des matériaux techniques. Que vous ayez besoin d'un caisson unique aux dimensions complexes ou d'une série complète pour un aménagement de bureaux ou de logements, notre chaîne numérique assure une fabrication fluide et sans surprise.
